LE CHALUMEAU OXYACETYLENIQUE
- menu
LES DIFFERENTES OPTIONS DANS LES DISPOSITIFS DE SECURITE

1. OPTION 1

Dispositifs oxygène et/ou acétylène, comprenant un clapet anti-retour :
        • vissés aux entrées du chalumeau soudeur si celui-ci le permet (olives démontables).
        • positionnés sur les tuyauteries souples (oxygène et acétylène) entre le détendeur et le chalumeau soudeur, sur chacun des gaz.
        • vissés en sortie des détendeurs oxygène et acétylène .
        • incorporés (ou intégrés) par construction dans le "coeur" du chalumeau soudeur.

2. OPTION 2

Dispositifs oxygène et/ou acétylène, comprenant un clapet anti-retour, associé à un élément "étouffe-flamme poreux" :
        • vissés aux entrées du chalumeau soudeur si celui-ci le permet (olives démontables).
        • positionnés sur les tuyauteries souples (oxygène et acétylène) entre le détendeur et le chalumeau soudeur, sur chacun des gaz.
        • vissés en sortie des détendeurs oxygène et acétylène.
        • incorporés (ou intégrés) par construction dans le "coeur" du chalumeau soudeur.

3. OPTION 3

Dispositifs oxygène et/ou acétylène comprenant, un clapet anti-retour, associé à un élément "étouffe-flamme poreux", incluant un arrêt thermique de débit :

        • vissés en sortie des détendeurs oxygène et acétylène.

4. OPTION 4

Dispositifs oxygène et/ou acétylène comprenant, un clapet anti-retour, associé à un élément "étouffe-flamme poreux", incluant un arrêt mécanique de débit :
        • vissés en sortie des détendeurs oxygène et acétylène.

5. OPTION 5

Dispositifs oxygène et/ou acétylène comprenant, un clapet anti-retour, associé à un élément "étouffe-flamme poreux", incluant un arrêt mécanique de débit et un arrêt thermique de débit :
        • vissés en sortie des détendeurs oxygène et acétylène.

Les options 3, 4 et 5 sont des équipements lourds destinés impérativement à être vissés en sortie des détendeurs oxygène et acétylène.
Les options 4 et 5 sont fonction d'une longueur précise de tuyauterie souple.

6. CES DIFFERENTES OPTIONS TRAITENT

                  • des reflux de gaz.
                  • des prises de feu.
                  • des ruptures de tuyauteries souples.
                  • des élévations de température.



        c-à-d. les conséquences et non les causes...

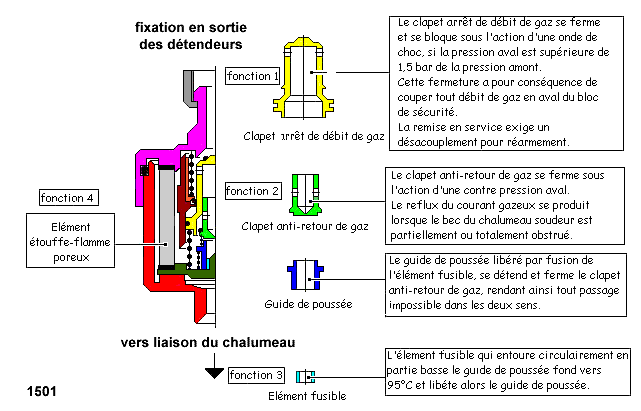

        L'équipement lourd est représenté par la figure 1501 ci-dessous :



                  • fonction 1, élément clapet arrêt de débit de gaz.
                  • fonction 2, élément clapet anti-retour de gaz.
                  • fonction 3, élément fusible associé à un arrêt de débit.
                  • fonction 4, élément poreux "étouffe-flamme".
