1.
GENERATEUR A CHUTE DE
CARBURE DE CALCIUM SUR L'EAU
Générateur
à "chute de carbure de calcium dans l'eau"
Au regard du
schéma 1101, le carbure de calcium tombe dans
un excès d'eau et s'y décompose totalement. L'introduction
du carbure stocké en A au lieu de s'opérer
à l'aide d'un clapet tel que B, lorsque le gazomètre
descend au-dessous d'un certain niveau, est le plus souvent réalisé
grâce à une vis d'Archimède ou à un poussoir
commandé par
le mouvement du gazomètre ou la pression régnant dans
celui-ci.
On assimile
ordinairement à ce type d'attaque la technique qui consiste
à immerger une certaine quantité de carbure de calcium
dans l'eau (sans qu'il y ait chute à proprement parler) jusqu'à
réaction complète, par cette technique, on obtient
un lait de chaux, comme résidu d'attaque.
Ces générateurs
sont le plus souvent à basse pression BP (25 mb) et à
marche continue, l'introduction du carbure ce calcium et d'eau, l'évacuation
des chaux résiduaires pouvant s'effectuer sans interrompre
la production. D'une façon générale, ces appareils
à chute de carbure de calcium dans l'eau ont l'avantage d'une
grande facilité de conduite et d'entretien, leur encombrement
est cependant important et en fait réservé pour les
installations fixes, convenablement dimensionnées, ils permettent
d'ailleurs d'assurer des débits relativement élevés.
2.
GENERATEUR A CHUTE D'EAU SUR LE CARBURE DE CALCIUM
Générateur
à "chute
d'eau sur le carbure de calcium"
Au
regard du schéma 1102, l'introduction
d'eau est assuré par le clapet A, dont l'ouverture
est liée par l'intermédiaire du poids B,
au mouvement du gazomètre.
2.1. Le mode opératoire du
schéma 1102,
présente deux variantes :
-
La première consiste à faire tomber l'eau
sur le carbure de calcium en quantité telle que celui-ci
se décompose finalement au sein d'une chaux comportant
un certain excès d'eau aboutissant à la formation
de chaux pâteuse.
-
La seconde consiste à limiter la quantité
d'eau introduite de façon à former une chaux
pulvérulente dite "sèche",
ce résultat peut être atteint soit en éliminant
la chaux formée au fur et à mesure de la production
par exemple en agitant la masse du carbure de calcium qui
reçoit l'eau d'attaque de façon à laisser
échapper la chaux, soit encore en envoyant l'eau sur
le carbure de calcium en quantité dosée pour
obtenir de la chaux sèche mais alors le mélange,
sans séparation de la chaux obtenue, jusqu'à
décomposition complète du carbure de calcium.
La chambre de
réaction de ces générateurs a généralement
la forme d'un tiroir allongé afin d'obtenir une surface suffisante
de refroidissement ; cette particularité a fait souvent appeler
ces appareils "générateurs à tiroir".
Ils peuvent être à basse pression BP (25 mb), moyenne
pression MP (500 mb), au moins deux tiroirs, l'un étant en
recharge tandis que l'autre est en fonctionnement. L'automaticité
est facilement réalisée par la régulation de
l'arrivée d'eau, soit par les mouvements de la cloche du gazomètre
(basse pression BP), soit par le jeux de la variation des pressions
(moyenne pression MP et haute pression HP).
3.
GENERATEUR A CONTACT
 f
Générateur
à contact
Au

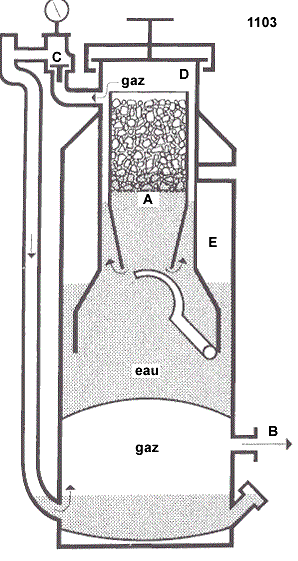

regard du schéma 1103, l'eau
atteint le carbure placé dans le panier A, il se forme
de l'acétylène qui se dégage en B, en
passant par D et en C. Si la vanne C est fermée,
l'acétylène en s'accumulant en D, accroît
la pression, et refoule l'eau dans l'espace annulaire E.
La
chaux est obtenue à l'état de lait de chaux. Par leur
mobilité relative l'une par rapport à l'autre, les masses
d'eau et de carbure de calcium peuvent être amenées en
contact pour produire et entretenir la réaction ou séparées
l'une de l'autre pour la suspendre.
Ce
type de générateur (schéma
1103), peut être à basse pression BP (25 mb)
ou moyenne pression MP (500 mb), mais le plus souvent il est du type
à haute pression HP (1500 mb). Le mode d'attaque permet d'assurer
un débit relativement important par rapport à la charge
en carbure de calcium, mais leur régime de fonctionnement est
normalement discontinu ; la continuité du débit pouvant
cependant s'obtenir par l'association de deux ou plusieurs appareils
dans une "centrale".
La surproduction
est ici relativement faible dans les appareils bien conçus
et bien entretenus ; la formule de la haute pression HP permet,
en outre de diminuer l'encombrement, de sorte que, pour les charges
de carbure de calcium peu importantes, les générateurs
de ce type sont facilement portatifs ou au moins transportables.
|
